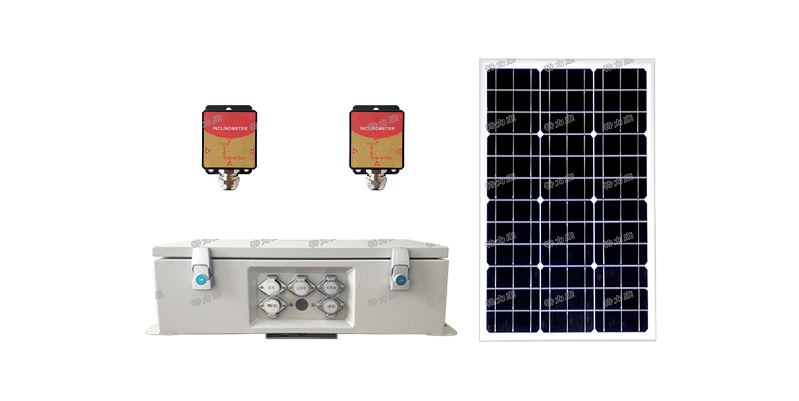

輸電線路桿塔傾斜在線監測裝置
產品名稱：輸電線路桿塔傾斜在線監測裝置
產品型號：TLKS-PMG-QX
產品備注：推薦新產品-輸電線路桿塔傾斜在線監測裝置
產品類別：輸電線路在線監測系列
一、成品概述
輸電線路桿塔傾斜在線監測裝置是針對監測輸電線路采空區、沉降區和不良地質區段的桿塔傾斜狀況而設計的監測裝置，前端裝置采用傾斜傳感器實時監測線路桿塔橫向傾斜、縱向傾斜等數據，并通過4G/GPRS/ FI/OPGW光纖網絡將監測數據實時傳送到監控中心。本監控裝置系我司自主研發、生產，嚴格遵循國家電網、南方電網相關《輸電線路狀態監測裝置通用技術規范》，并取得相應型式試驗報告、擁有大量在線使用工程案例。
二、成品功能
◆嵌入式設計，體積小，功耗低，高可靠;
◆內置4G/3G/GPRS/CDMA無線網絡通訊控制協議及TCPP協議;
◆支持動態或固定P地址方式，支持域名解析，多種觸發啟動模式;
◆兩路數字量輸入/輸出，支持外部開關量觸發
◆支持動態或固定|地址方式，支持域名解析，多種觸發啟動模式;
◆能傳感、自動采集杄塔縱向和橫向傾斜角度，進行相應存儲，并將測量結果通過通信網絡傳輸?shù)綌?shù)據集中器或數據處理系統;
◆能響應數據處理系統的召測命令，進行桿塔縱向和橫向傾斜角度的采集和傳送;
◆能根據數據處理系統的指令，改變采集方式、自動采集時間間隔等參數;
◆加入安全芯片，可對數據進行加密，并接入各省公司平臺。
三、技術參數
|
型號
|
TLKS-PMG-QX
|
|
技術指標
|
供電方式
|
太陽能加蓄電池
|
通訊要求
|
支持無線網絡通信(支持4G并向下兼容)，滿足電信、聯通、移動自適應，并可根據現場情況選擇運營商
|
工作電壓
|
DC12V
|
|
監測單元
|
監測方法及原理:傾角法，雙軸角度傳感器
|
量程:雙軸±10°
|
精度:±0.05°
|
高抗振>20000g，0.5ms, 3次/軸
|
傳感器工作電流: <40mA
|
工作溫度: - 40°C ~ +85℃
|
環境溫度: -40℃ ~ +45℃ (低溫型)
|
IP68防護等級
|
拓展功能
|
可接入視頻、圖像監測系統；可接入其他數據監測系統。
|
后端軟件平臺
|
◆支持接入省局/市局PMS系統
|
◆PC客戶端/手機客戶端實時查看桿塔傾斜數據
|
◆支持遠程更新、配置與調試前端裝置參數
|

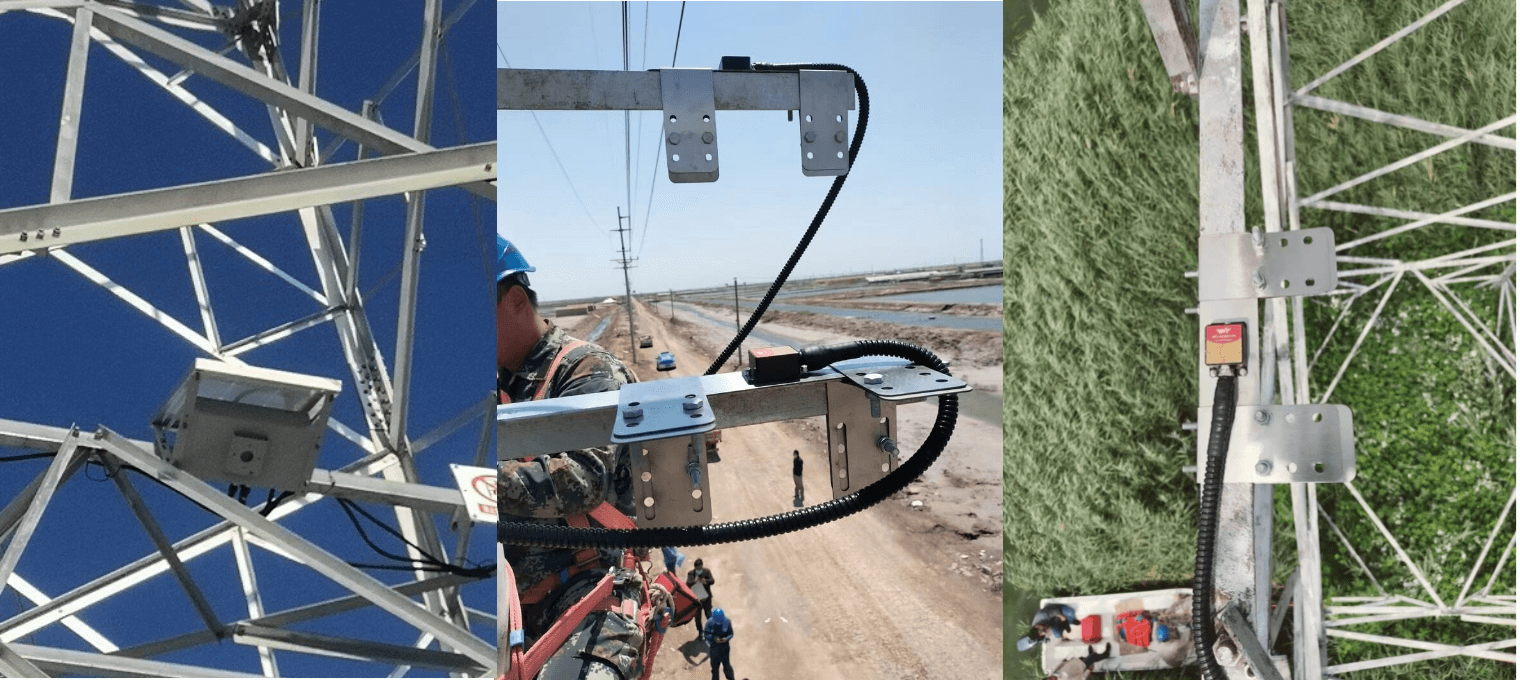

四、工程案例：
